सूक्ष्म लेसर गॅस टेलीमीटर

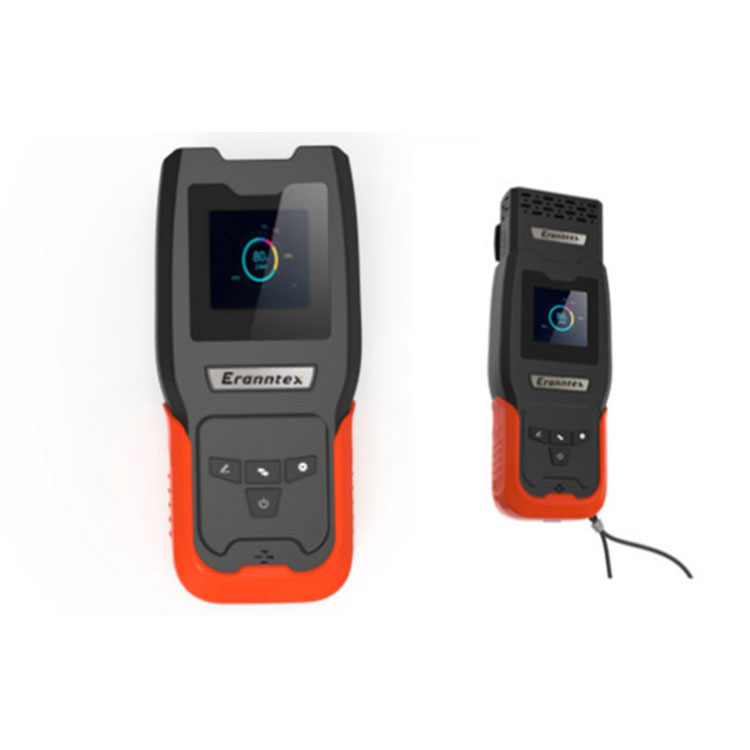

एमएस 104 के-टीडीएलएएस मायक्रो लेसर गॅस टेलीमीटर

या झेट्रॉन निर्मात्याचे मायक्रो लेसर गॅस टेलिमेटर हे लेसर शोषण स्पेक्ट्रोस्कोपी तंत्रज्ञानावर आधारित एक डिव्हाइस आहे जे नैसर्गिक गॅस एकाग्रतेचे संपर्क नसलेले मोजमाप सक्षम करते. हे बर्‍याचदा नैसर्गिक गॅस स्टेशन, शहरी गॅस तपासणी आणि इतर प्रसंगी वापरले जाते.

या उत्पादनासाठी अंमलबजावणीचे मानक आहेत:

जीबी 3836. 1-2010 "स्फोटक वातावरण भाग 1: उपकरणांसाठी सामान्य आवश्यकता"

GB3836.4-2010 "स्फोटक वातावरण भाग 4: अंतर्ज्ञानाने सुरक्षित" मी "द्वारे संरक्षित उपकरणे

वैशिष्ट्ये:

लघुलेखित डिझाइन एक अत्यंत समाकलित सूक्ष्म-स्ट्रक्चरल डिझाइन स्वीकारते, जे आकारात लहान आहे, वजनात हलके आहे आणि खिशात ठेवले जाऊ शकते.

मल्टी-फंक्शनल एक्सपेंशनमध्ये पर्यायी ब्लूटूथ फंक्शन, इंटिग्रेटेड डिस्टेंस मापन फंक्शन आणि एअर कलेक्शन हूड डिटेक्शन फंक्शन समाविष्ट आहे. ऑपरेटिंग वातावरणाची परिस्थिती

वातावरणीय दबाव: (70 ~ 116) केपीए

सभोवतालचे तापमान: (-20 ~ +50) सी

सापेक्ष आर्द्रता: ≤95 %आरएच (+25 सी)

वातावरणावर परिणाम

या मायक्रो लेसर गॅस टेलिमेटरच्या ऑपरेशनमुळे हानिकारक हस्तक्षेप होऊ शकत नाही.

या उत्पादनाच्या ऑपरेशनवर काही प्रमाणात बाह्य हस्तक्षेप किंवा अगदी वाईट हस्तक्षेपामुळे परिणाम होत नाही.

उत्पादन वजन

युनिट वजन: 0.25 किलो निव्वळ वजन)

शिपिंग वजन: 1.0 किलो (एकूण वजन)

की वर्णन

मुख्यपृष्ठ बटण: फोन चालू आणि बंद करण्यासाठी 2 सेकंद दाबा आणि धरून ठेवा.

सेटिंग की: अलार्म मूल्य सेटिंग प्रविष्ट करण्यासाठी मुख्य इंटरफेसवर क्लिक करा.

अलार्म मूल्य वाढीची की:

अलार्म व्हॅल्यू सेटिंगमध्ये एकदा क्लिक करा आणि अलार्म मूल्य 50 पीपीएमने वाढेल. मो

अलार्म मूल्य कमी की:

अलार्म व्हॅल्यू सेटिंगमध्ये एकदा क्लिक करा आणि अलार्म मूल्य 50 पीपीएमने कमी होईल. मो

सूचना

लेन्स कव्हर उघडा

ते उघडण्यासाठी लेन्सचे कव्हर 90 to वळा. ते 90 ० वर बदलू नये याची खबरदारी घ्या, अन्यथा यामुळे अंतर्गत घटकांचे नुकसान होऊ शकते.

6.2 लेसर चालू आणि बंद

चाचणी सुरू करताना, मशीन चालू करण्यासाठी पॉवर बटण दाबा. यावेळी, इंडिकेटर लेसर चालू आणि नेहमीच चालू असतो आणि शोध लेसर चालू केला जातो. 3 ते 4 सेकंदांच्या स्थिरीकरणाच्या वेळेनंतर, सतत चाचणी सुरू केली जाऊ शकते. शोध थांबवताना, इन्स्ट्रुमेंट बंद करण्यासाठी पॉवर बटण दाबा आणि धरून ठेवा. यावेळी, लेसर बंद असल्याचे दर्शविले जाते आणि इन्स्ट्रुमेंट शटडाउन स्थितीत प्रवेश करते.

6.3 शोध प्रारंभ करा

शोधताना, मोजले जाणा the ्या लक्ष्यावर निर्देशित लेसरला निर्देशित करा आणि प्रदर्शन पीपीएम -मो मध्ये मोजलेल्या क्षेत्रात मिथेनची समाकलित एकाग्रता प्रदर्शित करेल.

टीप:

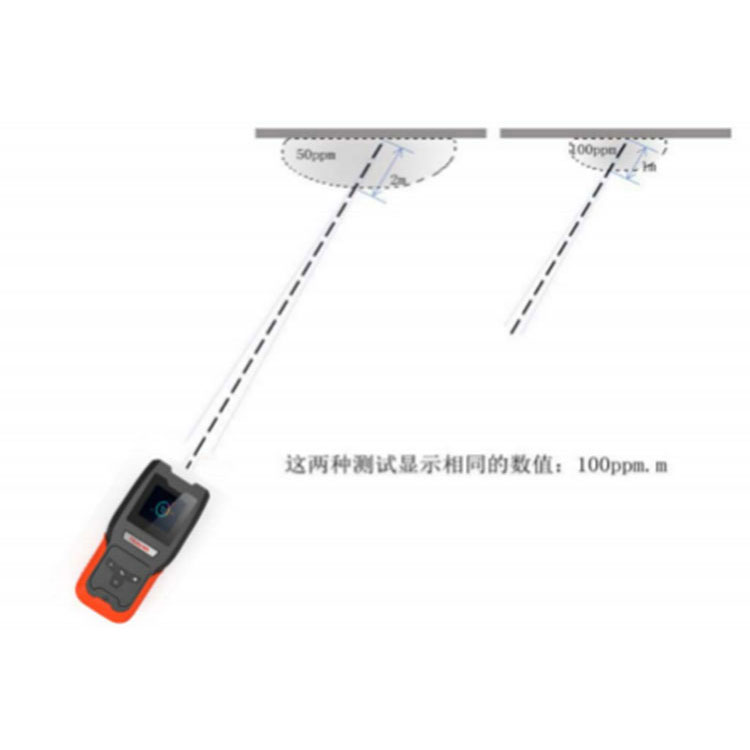

पीपीएमएमएम एकात्मिक एकाग्रतेचे एकक आहे आणि मिथेन एकाग्रता आणि रुंदीचे उत्पादन प्रतिनिधित्व करते. त्यापैकी, पीपीएम गॅस एकाग्रता युनिट आहे, म्हणजेच "भाग प्रति दशलक्ष", जे मिथेनची एकाग्रता दर्शविते; = लांबीचे युनिट "मीटर" आहे, जे मोजलेल्या एअर मासची रुंदी दर्शविते.

उदाहरणः मोजलेल्या लक्ष्यापासून 5 मीटर अंतरावर शोध घेतला जातो. जर मिथेन गळतीच्या हवेच्या वस्तुमानाची एकाग्रता 500 पीपीएम असेल आणि रुंदी 1 मीटर असेल तर मिथेन गळतीच्या हवेच्या वस्तुमानाची समाकलित एकाग्रता 500 पीपीएमएक्स 1 एम = 500 पीपीएम · मी आहे. यावेळी, इन्स्ट्रुमेंटद्वारे दर्शविलेले मूल्य 500 जीपीएम · मी आहे

6.4 अलार्म

जेव्हा हे आढळले की मिथेन एकाग्रता मूल्य सेट अलार्म मूल्यापेक्षा जास्त आहे, तेव्हा इन्स्ट्रुमेंट अलार्मचा आवाज करेल आणि डिव्हाइस कंपित करत राहील.

6.5 डिव्हाइस चार्जिंग

जेव्हा बॅटरीची उर्जा खूपच कमी असते, तेव्हा डिव्हाइसच्या स्वत: च्या चार्जरद्वारे किंवा 4.2 व्ही/2 ए च्या आउटपुट स्पेसिफिकेशनसह मानक चार्जरद्वारे डिव्हाइस चार्ज करणे आवश्यक आहे. चार्जिंग करताना, चार्जिंग इंटरफेस प्रविष्ट करा. स्क्रीन जागृत करण्यासाठी कोणत्याही बटणावर क्लिक करा आणि चार्जिंग स्थिती तपासा.

7 शोध टिपा

7.1 सामान्य मार्गदर्शन

१) मिथेन गॅस हवेपेक्षा कमी दाट असल्याने ते गळतीनंतर वरच्या बाजूस पसरेल. म्हणूनच, तपासणी दरम्यान मोजल्या जाणार्‍या लक्ष्यापेक्षा 10 ते 20 सें.मी.च्या स्थानावर दर्शविणार्‍या लेसरचे लक्ष्य करणे चांगले आहे.

२) चाचणी घेताना कृपया प्रदर्शन स्क्रीनवरील रिटर्न लाइट इंटेन्सिटी इंडिकेटर बारकडे लक्ष द्या. जर रिटर्न लाइट इंटेन्सिटी इंडिकेटर बारची संख्या खूपच लहान असेल तर याचा अर्थ असा आहे की इन्स्ट्रुमेंटद्वारे प्राप्त प्रतिबिंबित लेसर सिग्नल खूप कमकुवत आहे. यावेळी, शोधण्यासाठी कोन किंवा स्थिती बदलली पाहिजे.

)) चाचणी घेताना, निर्देशक लेसरची चाचणी, पाईप्स, भिंती, मजले, माती, झाडे आणि इतर सहज प्रतिबिंबित वस्तूंवर विकिरण केले जावे जेणेकरून इन्स्ट्रुमेंटला अधिक मजबूत प्रतिबिंबित लेसर सिग्नल मिळू शकेल.

)) शोधताना, स्कॅनिंग वेगात लक्ष्य आणि नियंत्रित करा. हिंसक किंवा अचानक हालचालींमुळे इन्स्ट्रुमेंटद्वारे चुकीचे मोजमाप किंवा खोटे अलार्म उद्भवू शकतात.

)) जेव्हा मोजण्याचे लक्ष्य शोधून काढलेले ब्लाइंड स्पॉट असते जे लेसरद्वारे विकृत होऊ शकत नाही, कृपया शोधण्यासाठी अभिमुखता बदला किंवा मोजण्यासाठी लक्ष्यच्या समीप क्षेत्राचे अंदाजे शोध घ्या.

7.2 वेगवेगळ्या प्रसंगी शोध

१) भूमिगत पाइपलाइन शोधताना, गळती झालेल्या गॅस बर्‍याचदा गळती बिंदूपासून थेट बाहेर पडत नाही, परंतु हळूहळू मातीमध्ये विखुरतो आणि सैल माती किंवा सिमेंट क्रॅकपासून सुटतो. म्हणून, सैल माती, सिमेंट क्रॅक, भट्ट चांगले तोंड इ. वर की स्कॅनिंग केले पाहिजे.

२) ग्राउंड पाइपलाइनची तपासणी करताना, पाइपलाइन स्वतःच किंवा जवळपासच्या वस्तू स्कॅनिंग वाल्व्ह, फ्लॅंगेज आणि इतर ठिकाणी गळती होण्यावर लक्ष केंद्रित करण्यासाठी प्रतिबिंबक म्हणून वापरण्याचा प्रयत्न करा.

)) रहिवाशांच्या घरांची चाचणी घेताना शोधण्याच्या अंतरात घरामध्ये जाण्याची गरज नाही. आपल्याला फक्त खाली किचन ग्लास स्कॅन करणे आवश्यक आहे.

)) लहान गळती बिंदूची चाचणी घेताना, आपण एका उंच ठिकाणी उभे राहावे, लक्ष्यापासून सुमारे 3 मीटर अंतरावर वारंवार चाचणी केली पाहिजे आणि प्रदर्शनातील मूल्यांमधील बदलांकडे लक्ष द्या.

)) अत्यंत प्रतिबिंबित पार्श्वभूमी असलेले लक्ष्य मोजताना, खोटे अलार्म उद्भवू शकतात. कृपया प्रदर्शन पॅनेलवरील रिटर्न लाइट तीव्रता निर्देशक बार खूप जास्त आहे की नाही यावर विशेष लक्ष द्या. यावेळी, मजबूत प्रतिबिंबांमुळे उद्भवणारे खोटे अलार्म टाळण्यासाठी मोजमाप कोन समायोजित करा. ?

6) या इन्स्ट्रुमेंटचे शोधण्याचे अंतर 30 मीटर आहे. वास्तविक शोध दरम्यान, हे अंतर साइटवरील वातावरण, परावर्तक आणि प्रतिबिंब कोन यासारख्या घटकांशी संबंधित आहे. सर्वसाधारणपणे सांगायचे तर, शोधण्याचे अंतर जितके अंतर आहे तितकेच इन्स्ट्रुमेंटद्वारे प्राप्त झालेल्या लेसर सिग्नलची तीव्रता कमकुवत होते आणि शोध अचूकता देखील कमी होईल. म्हणूनच, जेव्हा गॅस गळतीचे संकेत दीर्घ अंतरावर आढळतात, तेव्हा इन्स्ट्रुमेंटमध्ये हलविले जावे

अधिक अचूक शोध परिणाम मिळविण्यासाठी मोजलेल्या लक्ष्याच्या जवळील स्थिती काळजीपूर्वक शोधा.

7.3 गळतीची व्याप्ती कशी निश्चित करावी

चाचणी करताना, गळतीची व्याप्ती निश्चित करण्यासाठी, कृपया खालील चरणांचे अनुसरण करा.

१) वा wind ्याच्या दिशेने असलेल्या इन्स्ट्रुमेंटसह स्कॅनिंग सुरू करा.

२) विभाजित बिंदू म्हणून सर्वाधिक एकाग्रतेसह जागा घ्या.

)) अभिमुखता बदला आणि पुन्हा गळतीचे क्षेत्र स्कॅन करा.

)) अभिमुखता बदलल्यानंतर अद्याप गळती दर्शविली गेली तर याचा अर्थ असा आहे की परिभाषित स्थिती योग्य आहे.

)) अभिमुखता बदलल्यानंतर कोणतेही गळती प्रदर्शन नसल्यास, गळतीच्या गॅसवर वा wind ्याच्या दिशेने परिणाम होऊ शकतो. कृपया इतर अभिमुखतेमध्ये स्कॅन करा.

7.4 शोध अचूकतेवर परिणाम करणारे सामान्य घटक

१) काही वस्तू किंवा सामग्री लेसरला खूप जोरदार प्रतिबिंबित करतात किंवा लेसर खूप जोरदारपणे शोषून घेतात, ज्यामुळे इन्स्ट्रुमेंटला सहजपणे चुकीच्या शोध मूल्ये प्रदर्शित होऊ शकतात. जसे की: ग्लास, लेन्स, परावर्तक इ.

२) तापमान खूप जास्त किंवा वारा मजबूत असताना गॅस वेगवान होत असल्याने, जेव्हा कमी गळती होते, तेव्हा गळती गॅस केंद्रित होऊ शकत नाही आणि शोध मूल्यात मोठे विचलन होऊ शकते.

)) हे टेलिमेटर इथेन आणि प्रोपेन सारख्या इतर ज्वलनशील वायूंवर प्रतिक्रिया देत नाही
