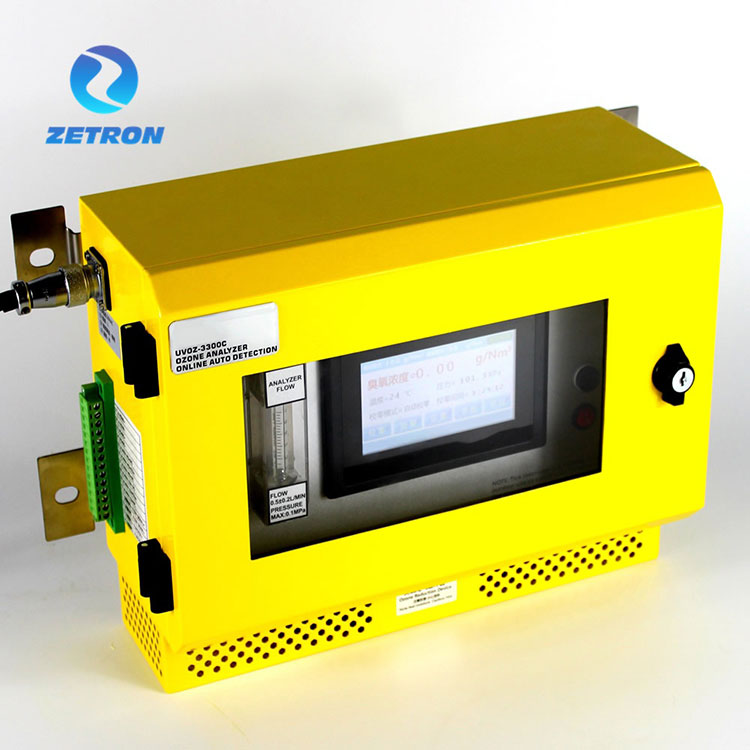

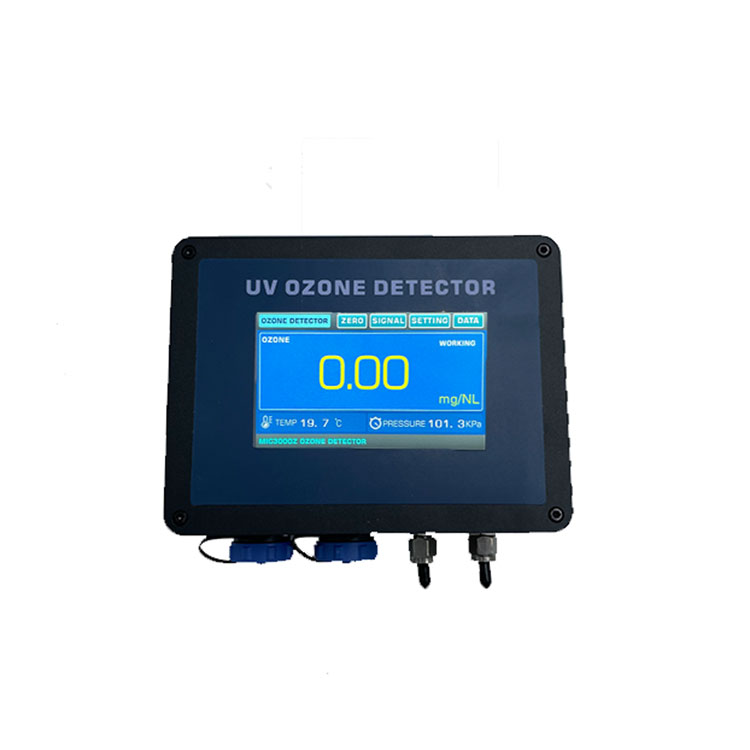

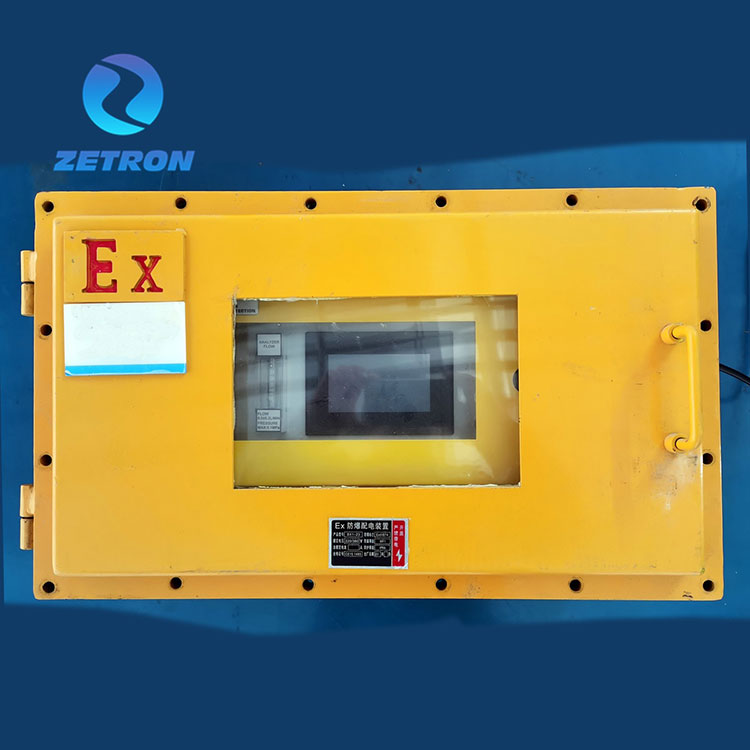

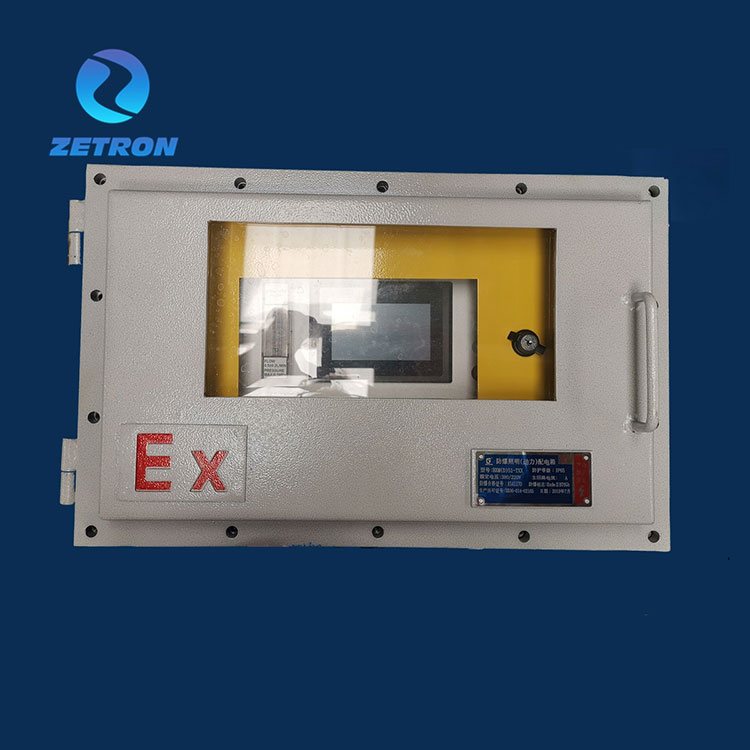

वॉल-आरोहित ओझोन विश्लेषक

लॅमबर्ट बिलच्या कायद्याच्या आधारे, सध्याच्या ओझोन एकाग्रतेची गणना करण्यासाठी अतिनील शोषणापूर्वी आणि नंतर प्रकाश सिग्नलच्या तीव्रतेचे बदल मोजून विश्लेषक. उपकरणे दिवे ट्यूबच्या इंटेलिजेंट मॅनेजमेंट सिस्टमसह प्रगत ड्युअल यूव्ही लाइट सोर्स सिस्टमचा अवलंब करतात ज्यामुळे विश्लेषकांना कोणतीही लीक, अँटी -दबावाची वैशिष्ट्ये आहेत.

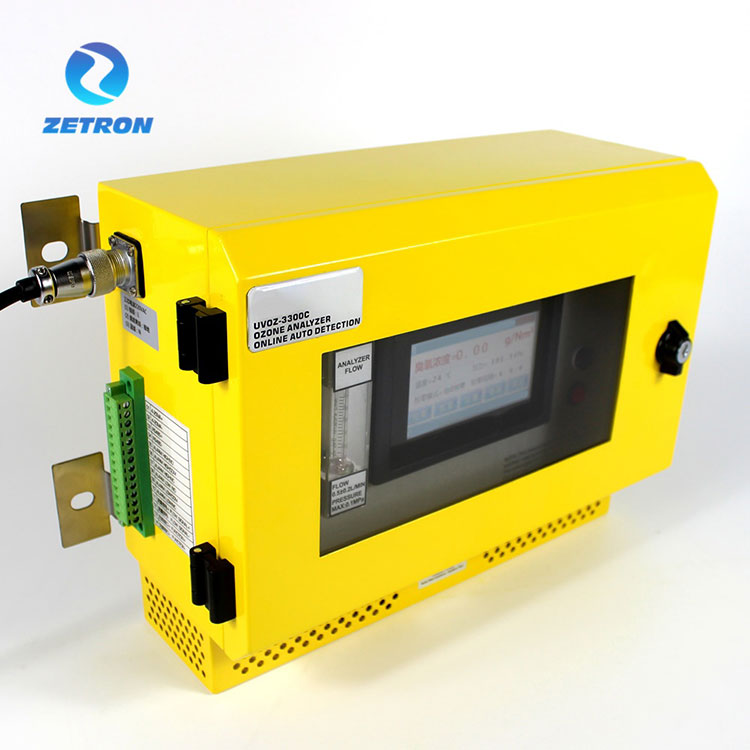

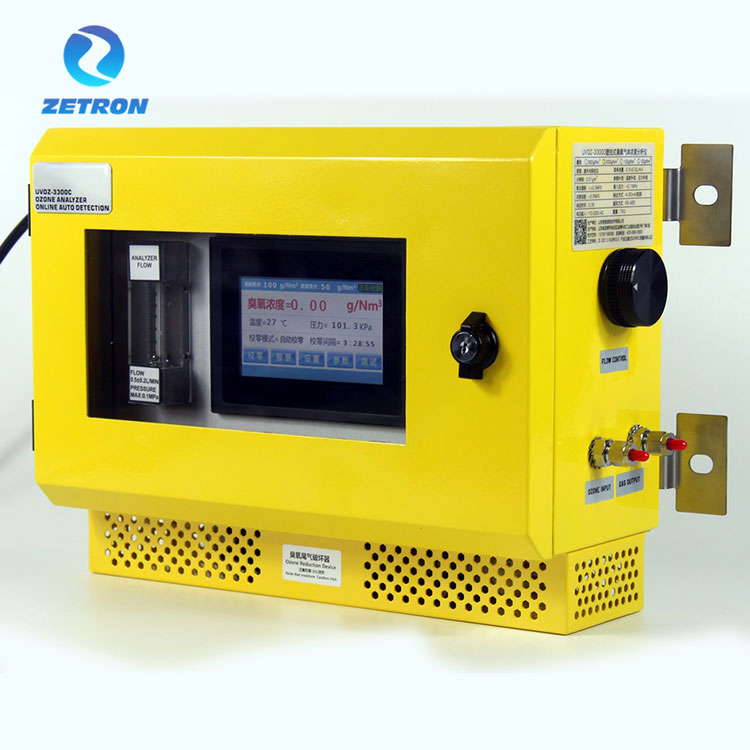

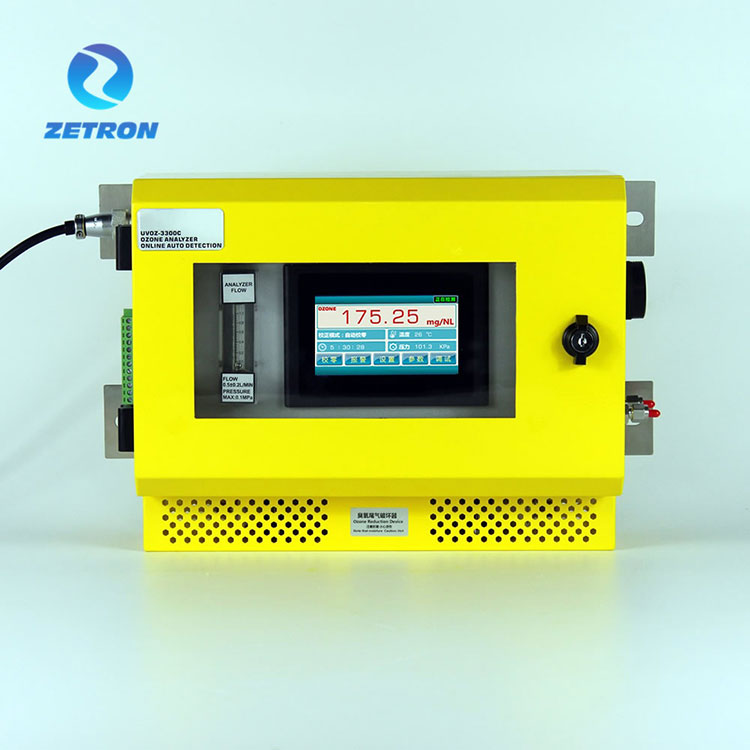

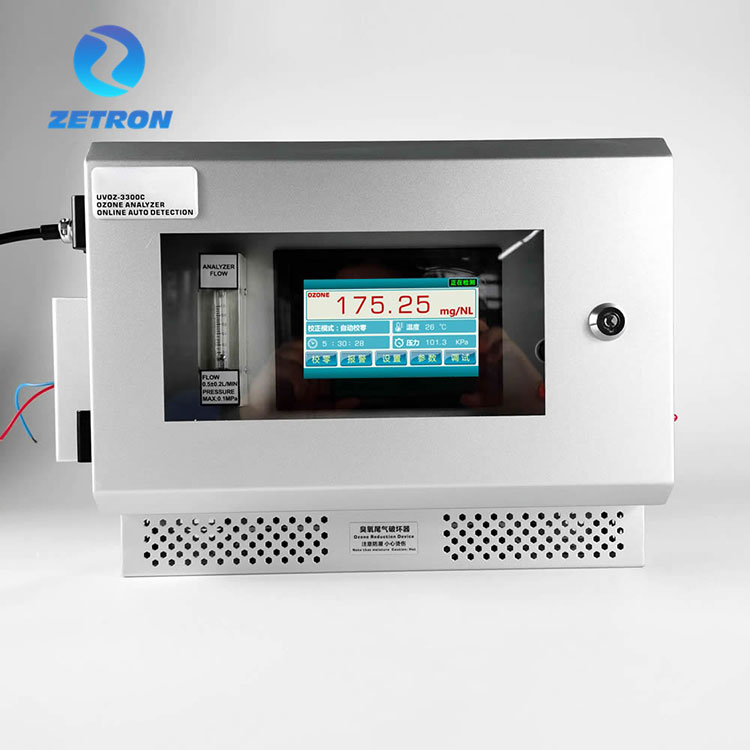

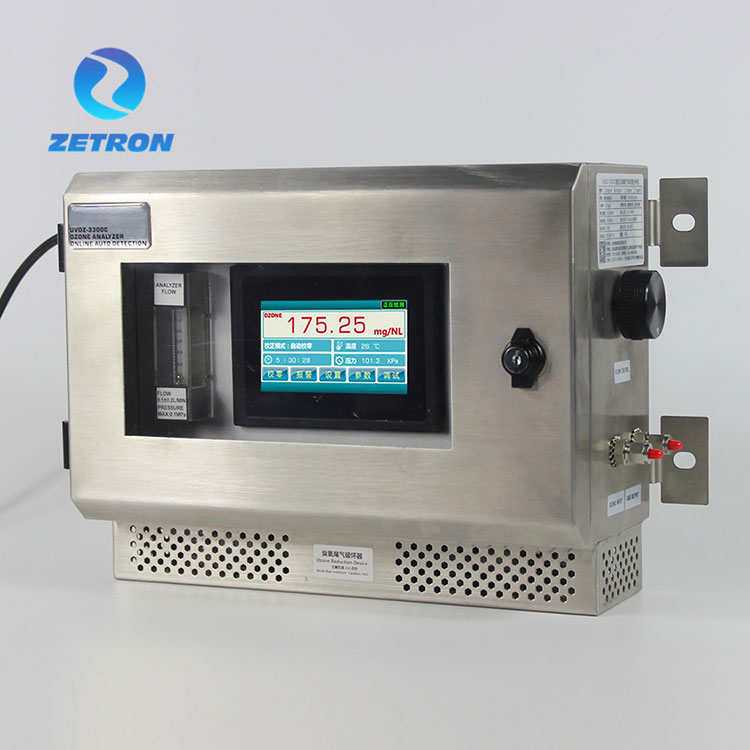

वॉल-आरोहित ओझोन विश्लेषकात टच स्क्रीन ऑपरेशन इंटरफेस आहे, जो रीअल-टाइम ओझोन एकाग्रता दर्शवितो. आणि टच स्क्रीन देखील दबाव आणि तापमान भरपाई प्रदर्शनासह आहे. उच्च एकाग्रता (जी/एनएम 3) श्रेणीसाठी, त्यात फ्लो इनपुटचे कार्य आहे, जे रिअल टाइममध्ये ओझोन जनरेटरचे आउटपुट प्रदर्शित करू शकते. शून्य वाहते शोधण्याच्या अचूकतेवर परिणाम होण्यापासून रोखण्यासाठी मुख्य घटक उच्च प्रकाश ट्रान्समिटन्स क्वार्ट्जसह दीर्घ-आयुष्याच्या अतिनील प्रकाश प्रणालीचा अवलंब करतो. उपकरणे सतत 24 तास चालवू शकतात हे सुनिश्चित करण्यासाठी शून्य असताना ओझोन इनपुट करणे आवश्यक नाही.

ओझोन एकाग्रता ओझोन (%डब्ल्यूटी/डब्ल्यूटी) च्या एकतर टक्के वजनात, अल्फान्यूमेरिक डिस्प्लेवर सामान्य घन मीटर नमुना गॅस (जी/एनएम 3) प्रति ओझोनचे ग्रॅम दिसून येते. ऑपरेशन दरम्यान एकाग्रता युनिट बदलले जाऊ शकते.

अतिरिक्त सुधारित पॅरामीटर्स इतरांमध्ये आहेत:

प्रेशर डिस्प्लेचे युनिट (केपीए)

अलार्म पॅरामीटर्स (उच्च/कमी उंबरठा)

कॅरियर गॅसचे स्वरूप: हवा किंवा ऑक्सिजन (इंक. पीएसए)

आरएस -485 इंटरफेस पॅरामीटर्स

4-20 एमए सिग्नल आउटपुट

पर्यायी श्रेणी आणि कार्यरत मोड

 तांत्रिक वैशिष्ट्ये

रचना

उर्जा इनपुट ●

अलार्म एकल आउटपुट

एकल आउटपुट

कनेक्शन आणि प्रक्रिया

ओझोन विश्लेषक सक्रिय दबाव नमुना प्रक्रिया आकृती

ऑपरेशन सूचना

【1】. अट वापरणे

हे विश्लेषक घरातील स्थापना आणि ऑपरेशनसाठी वापरले जाते. 5 मिनिटे आणि नंतर एक वेळ शून्य करण्यासाठी याची शिफारस केली जाते. हे 24 तास ऑनलाइन वापरले जाऊ शकते. कृपया वापरताना शक्ती आणि वातावरणाच्या सुरक्षिततेकडे लक्ष द्या. हे अतिनील एलईडी लाइट सोर्स मॉनिटरिंग सिस्टमसह सुसज्ज आहे आणि प्रकाश स्त्रोताच्या चमकानुसार सिस्टम समायोजित केली जाईल. जर ओझोनशिवाय शून्य विचलन असेल तर आपण स्वहस्ते स्वच्छ करण्यासाठी शून्य करू शकता. कधीकधी, शून्य विचलन होते, ज्याकडे दुर्लक्ष केले जाऊ शकते.

【2】 सावधगिरी

हे ओझोन विश्लेषक इनडोअरसाठी वापरले जाते आणि वातावरण हवेशीर, कोरडे, इतर कोणतेही संक्षारक वायू ठेवले पाहिजे. विशेषतः, जर अमोनिया असेल तर वातावरणात हायड्रोजन क्लोराईड, हायड्रोजन सल्फाइड आणि इतर वायू वेळेवर गंजपासून संरक्षित केले पाहिजेत. या स्थितीमुळे कोणतीही समस्या विनामूल्य हमीमध्ये नाही.

क्लीन आणि ड्राय ओझोन गॅसची हमी असणे आवश्यक आहे. जर आर्द्र ठिकाणी ओझोन वायूची एकाग्रता किंवा तेल, धूळ, फिल्टर (फ्लू गॅस फिल्टर) आणि डीहूमिडिफायर्स (इलेक्ट्रॉनिक कंडेन्सर) इन्स्ट्रुमेंटच्या इनलेटवर स्थापित केले जाणे आवश्यक असेल तर. अन्यथा या स्थितीमुळे कोणतीही समस्या विनामूल्य हमीमध्ये नाही.

एक्झॉस्ट गॅस डिस्ट्रॉयर आउटलेटला मुख्य पाइपलाइनशी जोडण्यासाठी कठोरपणे प्रतिबंधित आहे आणि एक्झॉस्ट गॅस रिक्त किंवा नष्ट करणे आवश्यक आहे.

The जर इन्स्ट्रुमेंट बर्‍याच काळासाठी वापरला गेला नाही, तर हीटर नियमितपणे विद्युतीकरण करणे आणि आर्द्रतेविरूद्ध इन्स्ट्रुमेंट संचयित करणे आवश्यक आहे

Working कार्यरत राज्यातील गॅस डिस्ट्रॉयर उत्साही होईल, हे हाताने थेट स्पर्श करण्यास कठोरपणे प्रतिबंधित आहे. आर्द्रता इन्सुलेशनमध्ये दीर्घकाळ असल्यास एक्झॉस्ट गॅस डिस्ट्रॉयरकडे लक्ष द्या. आउटलेटमध्ये ओझोन गॅस ओव्हरफ्लो आढळल्यास, कृपया त्यास पुनर्स्थित करण्यासाठी मॅन्युफॅक्चरशी संपर्क साधा.

Int इनलेट कनेक्शन पाईपने पीटीएफई सामग्री वापरली पाहिजे.

- निर्मात्याचे एअर फिल्टर केवळ धूळ कण फिल्टर करू शकते. वापरकर्त्यास तेलाची धुके, वॉटर मिस्ट आणि इतर माध्यमांसह ओझोन गॅस शोधण्याची आवश्यकता असल्यास, कृपया प्री-ट्रीटमेंट डिव्हाइस सानुकूलित करण्यासाठी वेळेत निर्मात्याशी संपर्क साधा.

सी. ऑपरेशन इंटरफेस

（उच्च एकाग्रता 0-300 जी/एनएम 3 0-200 जी/एनएम 3 0-100 जी/एनएम 3 0-50 जी/एनएम 3）

मुख्य इंटरफेस-सामान्य प्रदर्शन कार्य

"वर्किंग", "कॅलिब्रेशन" आणि "त्रुटी" मुख्य स्क्रीन डिस्प्ले इंटरफेसच्या खालच्या उजव्या कोपर्‍यात प्रदर्शित केले आहेत.

● कार्य: चाचणी स्थिती चालवा

● शून्य: इन्स्ट्रुमेंट शून्य कॅलिब्रेशन ऑपरेशनमध्ये आहे

● त्रुटी: ओझोन विश्लेषक अपयश. कृपया वेळेत निर्मात्याशी संपर्क साधा.

● लोडिंग: इन्स्ट्रुमेंट चालू झाल्यानंतर, हॉट मशीन लोडिंग स्थिती प्रदर्शित करते

शून्य मेनू

वापरकर्ते परिस्थितीनुसार "मॅन्युअल शून्य कॅलिब्रेशन" आणि "स्वयंचलित शून्य कॅलिब्रेशन" मोड दरम्यान निवडू शकतात.

स्वयंचलित शून्य कॅलिब्रेशन मध्यांतर वेळ वापरकर्त्यांद्वारे त्यांच्या गरजेनुसार सेट केले जाऊ शकते.

जेव्हा ओझोन एकाग्रता मूल्य बी -100 जी/एनएम 3 असल्याचे आढळले, तेव्हा निर्माता 24-96 तासांच्या स्वयंचलित शून्य कॅलिब्रेशन वेळेची शिफारस करतो.

ओझोन एकाग्रता व्हॅल्यूज -100 जी/एनएम 3 शोधताना, निर्माता 8-12 तासांच्या स्वयंचलित शून्य कॅलिब्रेशन वेळेची शिफारस करतो.

"मॅन्युअल झिरो कॅलिब्रेशन एकदा" बटण, जेव्हा ट्रिगर केले जाते तेव्हा ओझोन गॅस एकाग्रता विश्लेषकांवर शून्य कॅलिब्रेशन ऑपरेशन करते.

सिग्नल मेनू

वापरकर्ते त्यांच्या परिस्थितीनुसार "उच्च अलार्म पॉइंट्स" आणि "कमी अलार्म पॉईंट्स" सेट करू शकतात. रिले सिग्नल आउटपुटच्या दोन संचासह इन्स्ट्रुमेंट, वापरकर्ते एनओ, कॉम, एनसी रिले सिग्नलचे दोन संच कनेक्ट करू शकतात.

रिले सिग्नल वापरताना, हे नोंद घ्यावे की 220 व्हीएसीद्वारे रिले सिग्नलवर थेट प्रवेश टाळण्यासाठी रिले सिग्नल जास्तीत जास्त 24 व्ही. ट्रायसह डीसी पॉवर इनपुट असणे आवश्यक आहे.

सेटिंग मेनू

अ. ओझोन एकाग्रता गणनासह "ओपन" आणि "क्लोज" ठिकाणी मूल्ये आणण्यासाठी वापरकर्ते "तापमान नुकसान भरपाई" सेट करू शकतात.

बी. ओझोन एकाग्रता गणनासह "ओपन" आणि "क्लोज" ठिकाणी मूल्ये आणण्यासाठी वापरकर्ते "प्रेशर नुकसान भरपाई" सेट करू शकतात. हे इन्स्ट्रुमेंट प्रेशर ट्रान्समीटर पंपिंग सॅम्पलिंग आणि सक्रिय दबाव नुकसान भरपाईचे समर्थन करते.

सी. वापरकर्ते परिस्थितीनुसार खालील युनिट निवडू शकतात:

अतिरिक्त स्पष्टीकरण:

जी/एनएम 3 आणि जी/एम 3 एनटीपीच्या युनिट्सचा अर्थ मानक तापमानात ओझोन एकाग्रता (20 ℃ बहुधा） आणि मानक दबाव (101.325 केपीए) .जी/एम 3 एनटीपी

（एनटीपी- सामान्य तापमान आणि दबाव ， एसटीपी- मानक तापमान आणि दबाव）

जी/एनएम 3 ही आंतरराष्ट्रीय अभिव्यक्तीची अभिव्यक्ती आहे. प्रदर्शन आंतरराष्ट्रीय अभ्यासाचे अनुसरण करते आणि जी/एनएम 3 एकाग्रतेचा अभिव्यक्ती मोड स्वीकारते.

मेनू डेटा

पॅरामीटर मेनूची मुख्य स्क्रीन पहा.

पॅरामीटर मेनूमधील डेटा मूल्ये ओझोन विश्लेषकांच्या कामगिरीचे मूल्यांकन करण्यासाठी निर्मात्याच्या तांत्रिक कर्मचार्‍यांनी वापरलेल्या पॅरामीटर निर्देशकांसारखेच आहेत. हे पॅरामीटर पृष्ठ ओझोन विश्लेषक सामान्य शोध आणि प्रदर्शन स्थितीत आहे की नाही हे निर्धारित करण्यासाठी वापरल्या जाणार्‍या ड्युअल पथ अल्ट्राव्हायोलेट शोषण ओझोन विश्लेषकाचे विविध पॅरामीटर्स प्रदर्शित करते.

● यूव्हीएलईडी-आर: गॅस लाइट तीव्रतेच्या पॅरामीटर्सच्या अनुपस्थितीत प्रतिक्रिया हा अतिनील प्रकाश स्त्रोत आहे.

● यूव्हीएलईडी-एम: शोध कक्ष (लाइट सेल) मधून गेल्यानंतर अतिनील प्रकाश स्त्रोताचे हलके तीव्रता पॅरामीटर.

● डेटा-शून्य आणि डीटा-एबीएसआर हे बिल लॅमबर्ट लॉ आणि प्रोग्राम अल्गोरिदमनुसार ओझोन विश्लेषकांनी प्राप्त केलेले पॅरामीटर डेटा मूल्य आहे.

सिस्टम स्थितीः "सामान्य" आणि "त्रुटी" इन्स्ट्रुमेंट पॅरामीटर्सच्या गणनानुसार ओझोन विश्लेषक सामान्यपणे कार्य करू शकतात की नाही याचा न्याय करू शकतात.

The थेलड-स्वॅल्यू म्हणजे सध्याच्या एकाग्रतेतील बदलांवर आधारित ओझोन गॅस एकाग्रता सेन्सर डेटा पुन्हा तयार करण्याची वापरकर्त्याची क्षमता.

संदर्भ प्रमाण गॅसच्या संपर्कात नसताना सध्याच्या अल्ट्राव्हायोलेट एलईडी प्रकाश स्त्रोताची तीव्रता प्रतिबिंबित करते.

संदर्भ मूल्य शून्य कॅलिब्रेशन दरम्यान गॅसमधून न जाता अल्ट्राव्हायोलेट एलईडी लाइट स्रोताच्या प्रदीपन तीव्रतेचे मापदंड प्रतिबिंबित करते.

स्वयंचलित समायोजन कार्य: इन्स्ट्रुमेंट पार्श्वभूमी शून्य कॅलिब्रेशन दरम्यान अल्ट्राव्हायोलेट एलईडीची चमक (संदर्भ मूल्य) रेकॉर्ड करेल. जेव्हा अल्ट्राव्हायोलेट एलईडीची चमक विचलित होते, तेव्हा सिस्टम अल्ट्राव्हायोलेट एलईडीची चमक आपोआप दुरुस्त करेल, जेणेकरून ओझोन गॅस एकाग्रता सेन्सरचा शून्य बिंदू विशिष्ट श्रेणीमध्ये स्वयंचलितपणे समायोजित केला जाईल, ज्यामुळे शून्य बिंदू विचलन प्रभावीपणे टाळता येईल.

डीबग मेनू

डीबगिंग मोड मेनू ही मूलभूत सेटिंग्ज आणि पॅरामीटर्स समायोजित करण्यासाठी आहे. वापरकर्ते संकेतशब्द मेनू प्रविष्ट करण्याचा प्रयत्न करीत नाहीत, जेव्हा संकेतशब्द त्रुटी विशिष्ट वेळी पोहोचली, तेव्हा इन्स्ट्रुमेंट स्वयंचलितपणे निळ्या स्क्रीनसह लॉक होईल.

हे ऑपरेशन पार्श्वभूमी इंटरफेस आणि सेटिंग्ज ओझोन विश्लेषकांच्या पॅरामीटर्समध्ये सुधारित आणि सुधारित करू शकतात, जसे की "एकाग्रता गुणांक", "यूव्ही लॅम्प ब्राइटनेस", "4-20 एमए मूल्य", "तापमान", "दबाव", "फोटोइलेक्ट्रिक रिसीव्हर पॅरामीटर्स", "सुधारित मूल्य", "शून्य मूल्यावर परतावा".

【4】 संप्रेषण सूचना

-20 4-20 एमए एकल आउटपुट

4-20 एमए सिग्नल आउटपुट एक सक्रिय आउटपुट आहे. वापरकर्ते सिंगल चिप संगणक किंवा पीएलसी सारख्या डेटा अधिग्रहण उपकरणांमध्ये थेट प्रवेश करू शकतात. 4-20 एमए सिग्नल पोर्टवर कधीही व्होल्टेज लोड करू नका.

● आरएस -485 कम्युनिकेशन （निवड कार्य）

टीप: टचस्क्रीन प्रदर्शनात पत्ता सेटिंग!

● आरएस -485 कम्युनिकेशन （निवड कार्य）

संप्रेषण मोड ● मोडबस-आरटीयू (आरएस 485) ；

संप्रेषण पॅरामीटर्स ● 9600，8 ， n ， 1 ；

डेटा स्वरूप ● हेक्साडेसिमल प्राप्त, हेक्साडेसिमल पाठवा

नोंदणी मूल्य वाचा:

डेटा परत करा

नोंदणी लिहा ●

परतावा मूल्य:

7. देखभाल

सामान्य वापरात, वास्तविक सेवा जीवन साइटच्या वातावरणावर अवलंबून असते. रिटर्न फॅक्टरीद्वारे दर 18 महिन्यांनी एकदा विश्लेषक कॅलिब्रेट करण्याची शिफारस केली जाते (कॅलिब्रेशन विनामूल्य आहे, वापरकर्ता परतावा आणि वाहतूक फी घेते). कठोर वातावरणात, चाचणी डेटाची वैधता सुनिश्चित करण्यासाठी दर 12 महिन्यांनी एकदा सेन्सर कॅलिब्रेट करण्याची शिफारस केली जाते. खालीलप्रमाणे देखभाल आयटमः

(१) सेवन प्रणालीत गळती आहे की नाही; गॅस कनेक्शन पाईप घातली आहे की नाही; कनेक्टर घट्ट आहे की नाही.

(२) वीजपुरवठा लाइन आणि सॉकेटचे कोणतेही सैल किंवा ब्रेक नाही.

()) विश्लेषकाच्या आत गळती आहे की नाही, ओझोन वायूचा वास येऊ शकतो की नाही.

()) इतर असामान्य समस्या.

वरीलपैकी कोणतीही समस्या उद्भवल्यास कृपया निर्मात्यास लवकरात लवकर कळवा.

8. सावधगिरी

उ. उपकरणे वेगळ्या करण्यास आणि एकत्र करण्यास काटेकोरपणे प्रतिबंधित आहे. लेबले वापरात अखंड ठेवणे आवश्यक आहे, अन्यथा कोणतीही हमी नाही.

ब. देखभाल करण्यासाठी व्यावसायिक व्यक्ती असणे आवश्यक आहे.

सी. अनियंत्रितपणे वेगळे करू नका आणि उपकरणे उघडताना अनावश्यक नुकसान टाळा.

D. उपकरणे स्वच्छ ठेवा, स्क्रीन स्क्रॅचिंग रोखण्यासाठी हार्ड ऑब्जेक्ट्ससह स्क्रीनला स्पर्श करू नका.

ई. वीजपुरवठा बंद करा आणि उपकरणे जवळ असताना ओलावा रोखा.

एफ. असामान्य परिस्थितीच्या बाबतीत, वीजपुरवठा बंद करा आणि गॅस स्त्रोत त्वरित कापून घ्या आणि कृपया वेळेत निर्मात्याशी संपर्क साधा.

9. स्टोरेज

इन्स्ट्रुमेंट एक चांगले हवेशीर, कोरडे आणि नॉन-कॉरोसिव्ह वातावरणात साठवले पाहिजे. 80% पेक्षा जास्त नसलेल्या सापेक्ष आर्द्रतेसह सॅम्पलिंग गॅस आणि गॅसचे तापमान 50 ℃～＋ 80 ℃ चे असावे.

10. वैधतेचा कालावधी

उत्पादनाचे आयुष्य इलेक्ट्रॉनिक डिव्हाइसच्या वृद्धत्वाच्या पदवीवर अवलंबून असते. वृद्धत्व इलेक्ट्रॉनिक डिव्हाइस बदलल्यानंतर, उत्पादन सामान्यपणे वापरले जाऊ शकते.

चाचणी श्रेणी ●	□ 0-300 जी/एनएम 3	□ 0-200 जी/एनएम 3	□ 0-100 जी/एनएम 3
	□ 0-50 ग्रॅम/एनएम 3	□ 0-1000ppm
प्रदर्शन ठराव:	□ 0.01 जी/एम टिप्पणी ● 1 एमजी/एल = 1 जी/एम 3 = 467 पीपीएम
प्रदर्शन युनिट ●	□ जी/एनएम 3 □ मिलीग्राम/एनएल □%डब्ल्यूटी
नमुना घेण्याची पद्धत:	□ सक्रिय प्रेशर सॅम्पलिंग □ पंपिंग सॅम्पलिंग
सामग्री इंटरफेस:	□ ओझोन एकाग्रता □ तापमान भरपाई
	□ दबाव भरपाई
प्रकाश स्त्रोत जीवन ●	सुमारे 30000-50000 तास
प्रदर्शन इंटरफेस:	3.3 इंच टच स्क्रीन ऑपरेशन इंटरफेस
सहाय्यक कार्य:	तापमान आणि दबाव भरपाई
सॅम्पलिंग फ्लो ●	0.5L ± 0.2L/मिनिट
इनपुट प्रेशर ●	<0.1 एमपीए
एकाग्रता त्रुटी:	<0.3 ％ fs
ओळ विचलन:	<0.2 ％ fs
शून्य वाहून जाणे	<± 0.3%.fs
प्रतिसाद वेळ:	सिग्नल 0.03 एस आहे, 0.3 एस आहे.
सभोवतालचे तापमान:	-20 ～ 50 ℃；
मालिका कनेक्शनचे सॅम्पलिंग कॅलिबर:	बायपास सॅम्पलिंग φ6 (6*4 मिमी फास्ट ट्विस्टिंग इंटरफेस) बायपास सॅम्पलिंग φ8 (8*6 मिमी फास्ट ट्विस्टिंग इंटरफेस)
संप्रेषण मोड ●	आरएस -485
आउटपुट मोड आला	4-20 एमए
रिले सिग्नल:	उच्च गजर, कमी अलार्म
वीजपुरवठा:	एसी 110-220 व्ही ；
परिमाण	230 मिमी (उंची × × 330 मिमी (रुंदी) × 150 मिमी (खोली)
मानक कॉन्फिगरेशन:	□ एंटीसेप्टिक फ्लोमीटर □ फिल्टर   □ ओझोन टेल गॅस डिस्ट्रॉयर □ सॅम्पलिंग पंप
