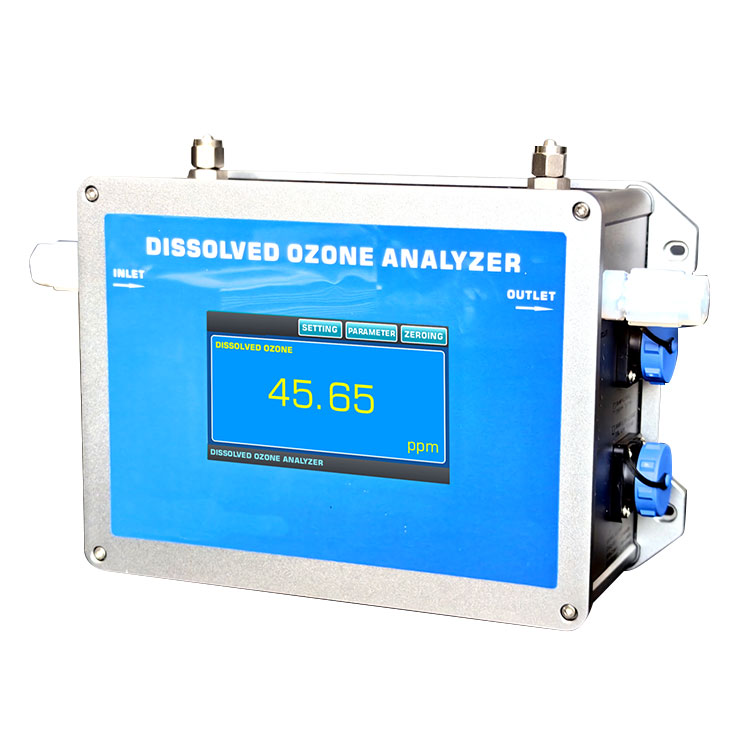

विरघळलेला ओझोन विश्लेषक

विरघळलेला ओझोन विश्लेषक

शोधण्याचे तत्व: अतिनील ड्युअल पथ शोषण पद्धत, नळाचे पाणी, शुद्ध पाणी किंवा अर्धसंवाहक उद्योगात विरघळलेल्या ओझोन पाण्याची एकाग्रता विश्लेषण आणि शोधण्यासाठी वापरली जाते.

मापन श्रेणी: 0-20 पीपीएम; 0-50 पीपीएम; 0-100 पीपीएम; 0-120ppm; 0-180 पीपीएम; 0-200ppm.

उत्पादन वैशिष्ट्ये: या अतिनील विरघळलेल्या ओझोन विश्लेषकात अंतर्गत प्रकाश स्त्रोत स्वयंचलित समायोजन कार्य आहे, जे शून्य बिंदूची स्थिरता सुनिश्चित करण्यासाठी शून्य बिंदूच्या संदर्भ प्रकाश डेटाच्या आधारे रिअल-टाइममध्ये एलईडी लाइट सोर्सची चमक समायोजित करू शकते. हे अतिनील ऑप्टिकल ओझोन वॉटर एकाग्रता विश्लेषक समांतर किंवा मालिकेत विरघळलेल्या ओझोन वॉटर पाइपलाइनशी जोडले जाऊ शकते, जे प्रामुख्याने नळाच्या पाण्यात, शुद्ध पाणी किंवा सेमीकंडक्टर उद्योगांमध्ये विरघळलेल्या ओझोन पाण्याचे एकाग्रता विश्लेषण आणि शोधण्यासाठी वापरले जाते.

या विरघळलेल्या ओझोन विश्लेषकात अतिनील प्रकाश स्त्रोतासह स्वयंचलित समायोजन सिस्टम फंक्शन आहे, जे शून्य बिंदूची स्थिरता सुनिश्चित करण्यासाठी स्थिर शून्य बिंदू डेटा राखण्यासाठी संदर्भ प्रकाश डेटानुसार रिअल-टाइममध्ये यूव्ही एलईडी लाइट सोर्सची चमक समायोजित करू शकते. हे आमच्या कंपनीचे पेटंट उत्पादन आहे. हे अतिनील ऑप्टिकल ओझोन वॉटर एकाग्रता विश्लेषक 24 तास न थांबता सतत कार्य करू शकतात.

विरघळलेला ओझोन विश्लेषक - उत्पादन विहंगावलोकन

अल्ट्राव्हायोलेट स्पेक्ट्रोफोटोमेट्रीचा वापर करून अल्ट्राप्यूर वॉटर किंवा स्थिर टर्बिडिटी वॉटरमध्ये ओझोन एकाग्रता विश्लेषक विरघळलेले ओझोन सामग्रीचे थेट मोजमाप आहे. सानुकूलित आवृत्ती एचएफ आहे, जी 20% हायड्रोफ्लूरिक acid सिड ओझोन जलीय द्रावणासाठी वापरली जाऊ शकते. ओझोन वॉटरच्या संपर्कात असलेल्या सामग्रीमध्ये पीटीएफई, एफएफपीएम, पीएफए ​​आणि क्वार्ट्ज किंवा नीलम समाविष्ट आहे. यूव्हीओझेड -180 डब्ल्यू विरघळलेला ओझोन वॉटर एकाग्रता विश्लेषक इनलेट आणि आउटलेटसह सुसज्ज आहे आणि टच स्क्रीन ऑपरेशन इंटरफेससह सुसज्ज आहे. आउटपुट थेट पीएलसीशी 4-20 एमए आणि आरएस -4855 सिग्नल लाइनसह जोडलेले आहे.

विरघळलेल्या ओझोन एकाग्रता विश्लेषकात एक यूव्ही लाइट स्रोतासह स्वयंचलित समायोजन प्रणाली कार्य आहे, जे शून्य बिंदूची स्थिरता सुनिश्चित करण्यासाठी स्थिर शून्य बिंदू डेटा राखण्यासाठी संदर्भ प्रकाश डेटानुसार रिअल-टाइममध्ये यूव्ही एलईडी लाइट स्त्रोताची चमक समायोजित करू शकते. हे आमच्या कंपनीचे पेटंट उत्पादन आहे. हे ओझोन विश्लेषक 24 तास न थांबता सतत कार्य करू शकतात. या ओझोन एकाग्रता विश्लेषकाची उत्कृष्ट स्थिरता खर्‍या ड्युअल बीम ऑप्टिकल सिस्टमच्या वापराद्वारे आणि अत्यंत दीर्घकालीन अल्ट्राव्हायोलेट एलईडी लाइट स्रोताद्वारे प्राप्त केली जाते.

विरघळलेल्या ओझोन एकाग्रता विश्लेषकाचे शेल स्प्लॅश प्रूफ डिझाइन, संरक्षण पातळी: आयपी 65, आकार: 260x160x90 मिमी (डब्ल्यूएक्सएचएक्सडी) आणि सुमारे 3 किलोग्रॅम वजन असलेले एक अ‍ॅल्युमिनियम शेल आहे. हे विरघळलेले ओझोन वॉटर एकाग्रता विश्लेषक मागील बाजूस हुक डिझाइनसह भिंत आरोहित केले जाऊ शकते. जेव्हा स्थापना आवश्यक असते, तेव्हा चार माउंटिंग ब्रॅकेट्स प्रदान केल्या जातात.

विरघळलेल्या ओझोन वॉटर एकाग्रता विश्लेषकाचा इनलेट फ्लो रेट 200-300 मिली/मिनिट आहे. फ्लो कंट्रोल आवश्यक असल्यास, विरघळलेल्या ओझोन वॉटर एकाग्रता विश्लेषकाच्या आउटलेटवर थ्रॉटल वाल्व किंवा फ्लो मीटर स्थापित करणे आवश्यक आहे. हे थ्रॉटल वाल्व सेन्सरच्या मागे स्थित असणे आवश्यक आहे (त्याच्या समोर कधीही नाही! इनलेटमध्ये थ्रॉटल वाल्व स्थापित केल्याने बुडबुडे तयार होतील, म्हणून ओझोन पाण्यासाठी पाण्याचे फुगे विलीन ओझोन वॉटर विश्लेषकात प्रवेश करण्यासाठी कठोरपणे प्रतिबंधित आहे.)

विरघळलेल्या ओझोन वॉटर एकाग्रता विश्लेषकाच्या इनलेट पाण्याची स्वच्छता राखणे आणि विरघळलेल्या ओझोन वॉटर विश्लेषकांच्या अंतर्गत सेन्सरची स्वच्छता राखणे आवश्यक आहे. दर 2 आठवड्यांनी विरघळलेल्या ओझोन वॉटर एकाग्रता विश्लेषकाचा शून्य बिंदू कॅलिब्रेट करण्याची शिफारस केली जाते. शून्य बिंदू कॅलिब्रेट करताना, ओझोन किंवा रंगाशिवाय स्वच्छ पाणी सादर केले पाहिजे

विरघळलेला ओझोन विश्लेषक - उत्पादन वैशिष्ट्ये:

चाचणी पद्धत: ड्युअल पथ अतिनील शोषण पद्धत, दीर्घ-जीवन प्रकाश स्त्रोत प्रणाली, उच्च मापन अचूकता.

मोजमाप तत्त्व: लॅमबर्ट बिअर कायद्यानुसार, फोटोमेट्रिक शोषणाच्या तत्त्वाद्वारे अचूक मापन केले जाते.

मापन श्रेणी: 0-20 पीपीएम; 0-50 पीपीएम; 0-100 पीपीएम; 0-120ppm; 0-180 पीपीएम; 0-200ppm.

प्रकाश स्त्रोत प्रणाली: 3 वर्षांची विनामूल्य वॉरंटीसह परदेशी दीर्घ-जीवन अल्ट्राव्हायोलेट लाइट सोर्स सिस्टम (तरंगलांबी 253.7NM).

वापर: वॉटरप्रूफ एव्हिएशन प्लग टर्मिनल्ससह सुसज्ज इनडोअर इन्स्टॉलेशन आणि वापर.

लाइट पूल सिस्टम: स्वतंत्र लाइट पूल तंत्रज्ञान, गळती मुक्त, उच्च दाब प्रतिरोध आणि उच्च प्रवाह दर सॅम्पलिंग द्रव प्रभावाचा प्रतिकार.

बुद्धिमान नुकसान भरपाई: स्वयंचलित शून्य समायोजन आणि स्वयंचलित प्रकाश स्त्रोत भरपाई फंक्शनसह सुसज्ज.

ऑपरेशन पद्धतः हे व्यक्तिचलितपणे शून्य केले जाऊ शकते आणि शून्य दरम्यान, इन्स्ट्रुमेंटमध्ये ओझोन जलीय समाधान नाही हे सुनिश्चित करणे आवश्यक आहे.

प्रदर्शन युनिट: एमजी/एल, पीपीएम पर्यायी.

डेटा प्रदर्शन: हाय डेफिनेशन कलर टच स्क्रीन.

आउटपुट फंक्शन: 4-20 एमए, आरएस 485 संप्रेषण.

स्वयंचलित शून्य समायोजनः शून्य बिंदूची स्थिरता सुनिश्चित करण्यासाठी, संदर्भ प्रकाश डेटाच्या आधारे रिअल-टाइममध्ये अल्ट्राव्हायोलेट एलईडी लाइट स्रोताची चमक समायोजित करू शकते.

एकाधिक आवृत्त्या:

सामान्य आवृत्ती नळाचे पाणी आणि शुद्ध पाण्यासाठी वापरली जाते.

एचएफ आवृत्ती 20% हायड्रोफ्लोरिक acid सिड ओझोन जलीय द्रावणासाठी वापरली जाऊ शकते.

विरघळलेला ओझोन विश्लेषक - उत्पादन रचना आणि रचना

【1】 भिंत आरोहित स्थापना परिमाण

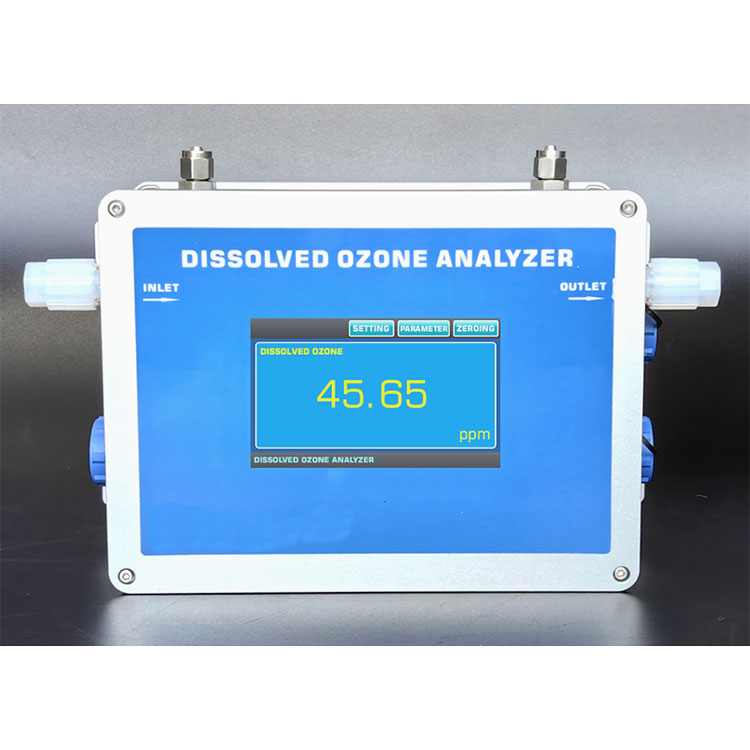

【2】 प्रदर्शन पॅनेल आणि प्रदर्शन स्क्रीन

【3】 पॉवर इनपुट, सिग्नल आउटपुट, इनलेट आणि आउटलेट

उर्जा इनपुट:

सिग्नल टर्मिनल आउटपुट:

डिस्प्ले सिग्नल टर्मिनल: रिमोट डिस्प्ले सिग्नल कनेक्ट करण्यासाठी वापरले जाते (या मशीनमध्ये आधीपासूनच प्रदर्शन स्क्रीन आहे)

अतिनील विरघळलेल्या ओझोन वॉटर विश्लेषक वरील गॅस इंटरफेस संकुचित एअर इंटरफेससाठी वापरला जातो. जर ओझोन पाण्याचे तापमान खूपच कमी असेल तर इन्स्ट्रुमेंटच्या अंतर्गत ओझोन वॉटर पाइपलाइनमध्ये घनरूप रोखण्यासाठी इन्स्ट्रुमेंटला कॉम्प्रेस्ड एअर सादर करण्याची शिफारस केली जाते.

विरघळलेला ओझोन विश्लेषक - उत्पादन कनेक्शन प्रक्रिया आकृती

विरघळलेला ओझोन विश्लेषक - पॉझिटिव्ह प्रेशर ब्रांच सॅम्पलिंग कनेक्शन डायग्राम

(स्प्लिट सॅम्पलिंगसाठी ही कनेक्शन प्रक्रिया वापरण्याची शिफारस केली जाते. लक्षात घ्या की विरघळलेल्या ओझोन वॉटर विश्लेषकांच्या आउटलेटवर फ्लो मीटर स्थापित करणे आवश्यक आहे.)

विरघळलेला ओझोन विश्लेषक, नकारात्मक प्रेशर वॉटर पंप सॅम्पलिंग कनेक्शन डायग्राम

(स्प्लिट सॅम्पलिंगसाठी ही कनेक्शन प्रक्रिया वापरण्याची शिफारस केली जाते. लक्षात घ्या की विरघळलेल्या ओझोन वॉटर विश्लेषकांच्या आउटलेटवर फ्लो मीटर स्थापित करणे आवश्यक आहे.)

टीपः विरघळलेल्या ओझोन वॉटर फ्लो मीटरचे निर्माता एक मानक कॉन्फिगरेशन ory क्सेसरीसाठी आहे आणि नकारात्मक प्रेशर वॉटर पंप एक पर्यायी उत्पादन आहे. आपण स्वतंत्रपणे खरेदी करण्यासाठी निर्मात्याचा सल्ला घेऊ शकता.

टीपः प्रदर्शन आवृत्तीशिवाय, निर्माता वायर्ड टच स्क्रीन अ‍ॅक्सेसरीज स्वतंत्रपणे कॉन्फिगर करेल (2 मीटरच्या आत वायरची लांबी)

विरघळलेला ओझोन विश्लेषक - तांत्रिक मापदंड:
