विरघळलेला ओझोन मॉनिटर

विसर्जित ओझोन मॉनिटर पुरवठादार

शोध तत्त्व: UV ड्युअल पथ शोषण पद्धत, नळाचे पाणी, शुद्ध पाणी किंवा अर्धसंवाहक उद्योगात विरघळलेल्या ओझोन पाण्याच्या एकाग्रतेचे विश्लेषण आणि शोधण्यासाठी वापरली जाते.

मापन श्रेणी: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

उत्पादन वैशिष्ट्ये: या UV विरघळलेल्या ओझोन मॉनिटरमध्ये अंतर्गत प्रकाश स्रोत स्वयंचलित समायोजन कार्य आहे, जे शून्य बिंदूची स्थिरता सुनिश्चित करण्यासाठी शून्य बिंदूच्या संदर्भ प्रकाश डेटाच्या आधारे रियल-टाइममध्ये LED प्रकाश स्रोताची चमक समायोजित करू शकते. हे UV ऑप्टिकल ओझोन पाणी एकाग्रता विश्लेषक विरघळलेल्या ओझोन पाण्याच्या पाइपलाइनला समांतर किंवा मालिकेत जोडले जाऊ शकते, मुख्यतः नळाचे पाणी, शुद्ध पाणी किंवा अर्धसंवाहक उद्योगांमध्ये विरघळलेल्या ओझोन पाण्याच्या एकाग्रतेचे विश्लेषण आणि शोधण्यासाठी वापरले जाते.

या विरघळलेल्या ओझोन विश्लेषकामध्ये यूव्ही प्रकाश स्रोतासह स्वयंचलित समायोजन प्रणाली कार्य आहे, जे शून्य बिंदूची स्थिरता सुनिश्चित करून, स्थिर शून्य बिंदू डेटा राखण्यासाठी संदर्भ प्रकाश डेटानुसार रिअल-टाइममध्ये UV LED प्रकाश स्रोताची चमक समायोजित करू शकते. हे आमच्या कंपनीचे पेटंट उत्पादन आहे. हे अतिनील ऑप्टिकल ओझोन पाणी एकाग्रता विश्लेषक 24 तास न थांबता सतत कार्य करू शकते.

विसर्जित ओझोन विश्लेषक - उत्पादन विहंगावलोकन

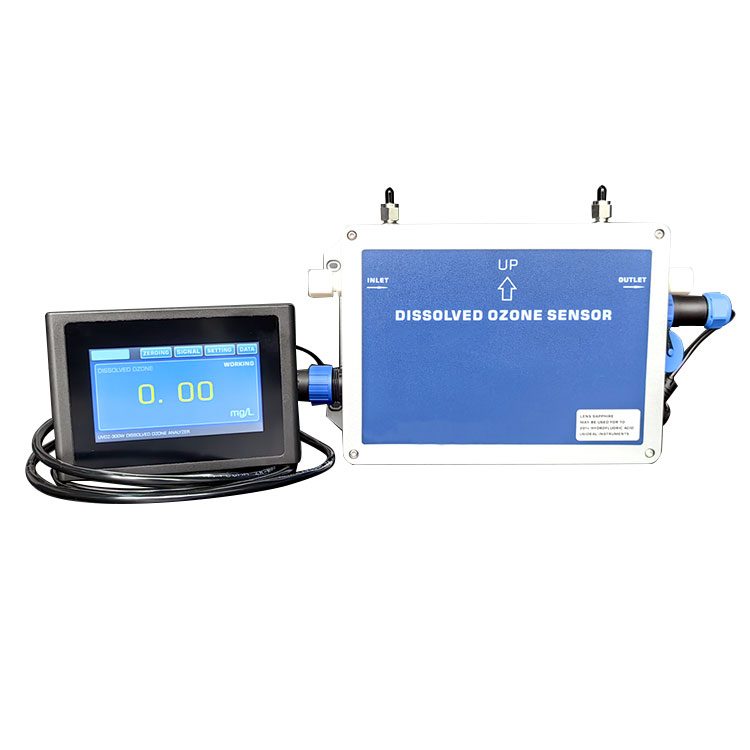

विरघळलेले ओझोन एकाग्रता विश्लेषक हे अल्ट्राप्युअर पाण्यातील ओझोन सामग्रीचे थेट मापन आहे किंवा अल्ट्राव्हायोलेट स्पेक्ट्रोफोटोमेट्री वापरून सतत गढूळ पाण्याचे प्रमाण आहे. सानुकूल करण्यायोग्य आवृत्ती HF आहे, जी 20% हायड्रोफ्लोरिक ऍसिड ओझोन जलीय द्रावणासाठी वापरली जाऊ शकते. ओझोन पाण्याच्या संपर्कात असलेल्या सामग्रीमध्ये PTFE, FFPM, PFA आणि क्वार्ट्ज किंवा नीलम यांचा समावेश होतो. OZ-300W UV विरघळलेले ओझोन पाणी एकाग्रता विश्लेषक इनलेट आणि आउटलेटसह सुसज्ज आहे आणि टच स्क्रीन ऑपरेशन इंटरफेससह सुसज्ज आहे. आउटपुट थेट PLC शी 4-20mA आणि RS-485 सिग्नल लाईन्ससह जोडलेले आहे.

विरघळलेल्या ओझोन एकाग्रता विश्लेषकामध्ये UV प्रकाश स्रोतासह स्वयंचलित समायोजन प्रणाली कार्य आहे, जे शून्य बिंदूची स्थिरता सुनिश्चित करून, सतत शून्य बिंदू डेटा राखण्यासाठी संदर्भ प्रकाश डेटानुसार रिअल-टाइममध्ये UV LED प्रकाश स्रोताची चमक समायोजित करू शकते. हे आमच्या कंपनीचे पेटंट उत्पादन आहे. हे ओझोन विश्लेषक 24 तास न थांबता सतत कार्य करू शकते. या ओझोन एकाग्रता विश्लेषकाची उत्कृष्ट स्थिरता खऱ्या ड्युअल बीम ऑप्टिकल प्रणाली आणि अत्यंत दीर्घकाळ चालणाऱ्या अल्ट्राव्हायोलेट एलईडी प्रकाश स्रोताच्या वापराद्वारे प्राप्त होते.

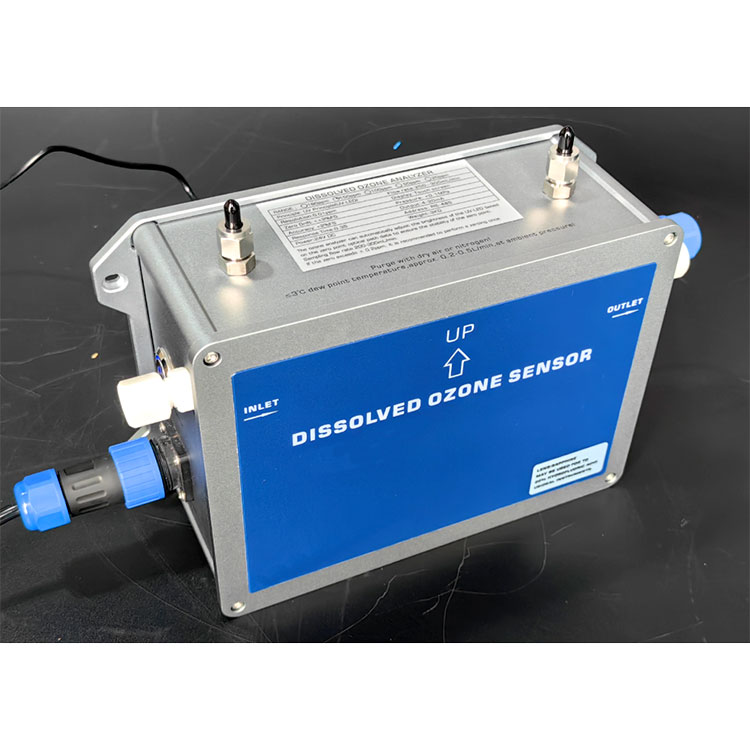

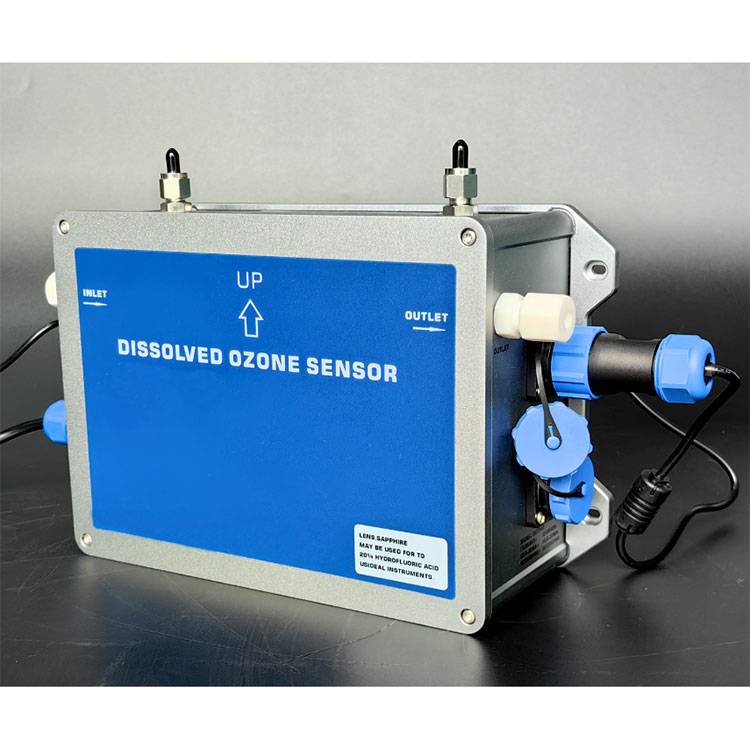

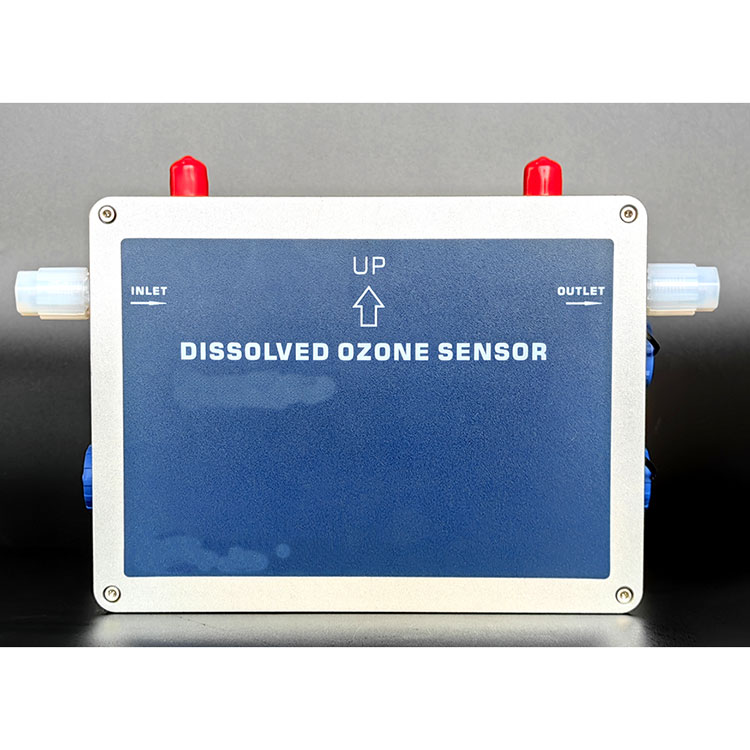

विरघळलेल्या ओझोन एकाग्रता विश्लेषकाचे शेल हे स्प्लॅश प्रूफ डिझाइन, संरक्षण पातळी: IP65, आकार: 260x160x90mm (WxHxD), आणि सुमारे 3 किलोग्रॅम वजन असलेले ॲल्युमिनियम शेल आहे. हे विरघळलेले ओझोन पाणी एकाग्रता विश्लेषक भिंतीवर माउंट केले जाऊ शकते, ज्याच्या मागील बाजूस हुक डिझाइन केले जाऊ शकते. जेव्हा इंस्टॉलेशन आवश्यक असते, तेव्हा चार माउंटिंग ब्रॅकेट प्रदान केले जातात.

विरघळलेल्या ओझोन पाण्याच्या एकाग्रता विश्लेषकाचा इनलेट प्रवाह दर 200-300ml/min आहे. प्रवाह नियंत्रण आवश्यक असल्यास, विरघळलेल्या ओझोन पाण्याच्या एकाग्रता विश्लेषकाच्या आउटलेटवर थ्रोटल वाल्व किंवा फ्लो मीटर स्थापित करणे आवश्यक आहे. हा थ्रॉटल व्हॉल्व्ह सेन्सरच्या मागे स्थित असणे आवश्यक आहे (त्याच्या समोर कधीही नाही! इनलेटमध्ये थ्रॉटल व्हॉल्व्ह स्थापित केल्याने बुडबुडे तयार होतील, त्यामुळे पाण्याचे बुडबुडे असलेले ओझोन पाणी विरघळलेल्या ओझोन जल विश्लेषकामध्ये प्रवेश करण्यास सक्त मनाई आहे.)

विरघळलेल्या ओझोन पाणी एकाग्रता विश्लेषकाच्या इनलेट पाण्याची स्वच्छता राखणे आणि विरघळलेल्या ओझोन जल विश्लेषकाच्या अंतर्गत सेन्सर्सची स्वच्छता राखणे आवश्यक आहे. विरघळलेल्या ओझोन पाण्याच्या एकाग्रता विश्लेषकाचे शून्य बिंदू दर 2 आठवड्यांनी कॅलिब्रेट करण्याची शिफारस केली जाते. शून्य बिंदू कॅलिब्रेट करताना, ओझोन किंवा रंग नसलेले स्वच्छ पाणी सादर केले पाहिजे

विरघळलेले ओझोन विश्लेषक - उत्पादन वैशिष्ट्ये:

चाचणी पद्धत: दुहेरी मार्ग यूव्ही शोषण पद्धत, दीर्घ-जीवन प्रकाश स्रोत प्रणाली, उच्च मापन अचूकता.

मापन तत्त्व: लॅम्बर्ट बिअर कायद्यानुसार, अचूक मोजमाप फोटोमेट्रिक शोषणाच्या तत्त्वाद्वारे केले जाते.

मापन श्रेणी: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

प्रकाश स्रोत प्रणाली: विदेशी दीर्घ-जीवन अल्ट्राव्हायोलेट प्रकाश स्रोत प्रणाली (तरंगलांबी 253.7nm), 3 वर्षांच्या विनामूल्य वॉरंटीसह.

वापर: इनडोअर इंस्टॉलेशन आणि वापर, वॉटरप्रूफ एव्हिएशन प्लग टर्मिनलसह सुसज्ज.

लाइट पूल सिस्टम: वेगळे प्रकाश पूल तंत्रज्ञान, गळती मुक्त, उच्च दाब प्रतिरोध आणि उच्च प्रवाह दर सॅम्पलिंग द्रव प्रभावास प्रतिकार.

बुद्धिमान भरपाई: स्वयंचलित शून्य समायोजन आणि स्वयंचलित प्रकाश स्रोत भरपाई कार्यासह सुसज्ज.

ऑपरेशन पद्धत: हे मॅन्युअली शून्य केले जाऊ शकते आणि शून्य करताना, इन्स्ट्रुमेंटमध्ये कोणतेही ओझोन जलीय द्रावण नाही याची खात्री करणे आवश्यक आहे.

डिस्प्ले युनिट: mg/L, ppm पर्यायी.

डेटा डिस्प्ले: हाय डेफिनिशन कलर टच स्क्रीन.

आउटपुट कार्य: 4-20mA, RS485 संप्रेषण.

स्वयंचलित शून्य समायोजन: हे शून्य बिंदूची स्थिरता सुनिश्चित करून, स्थिर शून्य बिंदू डेटा राखण्यासाठी संदर्भ प्रकाश डेटाच्या आधारे रिअल-टाइममध्ये अल्ट्राव्हायोलेट एलईडी प्रकाश स्रोताची चमक समायोजित करू शकते.

एकाधिक आवृत्त्या:

सामान्य आवृत्ती टॅप वॉटर आणि शुद्ध पाण्यासाठी वापरली जाते.

एचएफ आवृत्ती 20% हायड्रोफ्लोरिक ऍसिड ओझोन जलीय द्रावणासाठी वापरली जाऊ शकते.

विरघळलेले ओझोन विश्लेषक - उत्पादनाची रचना आणि रचना

【1】वॉल माउंट केलेले इंस्टॉलेशन परिमाणे

【2】डिस्प्ले पॅनल आणि डिस्प्ले स्क्रीन

【3】पॉवर इनपुट, सिग्नल आउटपुट, इनलेट आणि आउटलेट

पॉवर इनपुट:

सिग्नल टर्मिनल आउटपुट:

डिस्प्ले सिग्नल टर्मिनल: रिमोट डिस्प्ले सिग्नल कनेक्ट करण्यासाठी वापरले जाते (या मशीनमध्ये आधीपासून डिस्प्ले स्क्रीन आहे)

यूव्ही विरघळलेल्या ओझोन वॉटर ॲनालायझरच्या वरचा गॅस इंटरफेस कॉम्प्रेस्ड एअर इंटरफेससाठी वापरला जातो. ओझोन पाण्याचे तापमान खूप कमी असल्यास, इन्स्ट्रुमेंटच्या अंतर्गत ओझोन पाण्याच्या पाइपलाइनमध्ये कंडेन्सेशन टाळण्यासाठी इन्स्ट्रुमेंटमध्ये संकुचित हवा घालण्याची शिफारस केली जाते.

 विरघळलेले ओझोन विश्लेषक - उत्पादन कनेक्शन प्रक्रिया आकृती

विरघळलेले ओझोन विश्लेषक - सकारात्मक दाब शाखा सॅम्पलिंग कनेक्शन आकृती

(विभाजित सॅम्पलिंगसाठी ही कनेक्शन प्रक्रिया वापरण्याची शिफारस केली जाते. लक्षात ठेवा की विरघळलेल्या ओझोन वॉटर ॲनालायझरच्या आउटलेटवर फ्लो मीटर स्थापित करणे आवश्यक आहे.)

विरघळलेले ओझोन विश्लेषक, नकारात्मक दाब पाणी पंप नमुना कनेक्शन आकृती

(विभाजित सॅम्पलिंगसाठी ही कनेक्शन प्रक्रिया वापरण्याची शिफारस केली जाते. लक्षात ठेवा की विरघळलेल्या ओझोन वॉटर ॲनालायझरच्या आउटलेटवर फ्लो मीटर स्थापित करणे आवश्यक आहे.)

टीप: विरघळलेल्या ओझोन वॉटर फ्लो मीटरचा निर्माता मानक कॉन्फिगरेशन ऍक्सेसरी आहे आणि नकारात्मक दाब पाण्याचा पंप एक पर्यायी उत्पादन आहे. आपण ते स्वतंत्रपणे खरेदी करण्यासाठी निर्मात्याचा सल्ला घेऊ शकता.

टीप: डिस्प्ले आवृत्तीशिवाय, निर्माता वायर्ड टच स्क्रीन उपकरणे स्वतंत्रपणे कॉन्फिगर करेल (वायरची लांबी 2 मीटरच्या आत)

विरघळलेले ओझोन विश्लेषक - तांत्रिक मापदंड:
